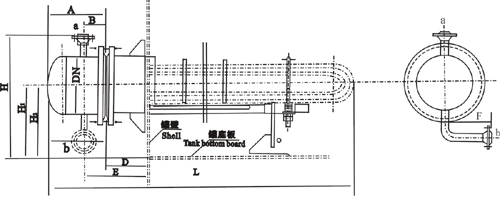

2)插入式加热器（CRQ型）
插入式加热器可通过罐壁孔进入罐内安装也可装于罐底外部，将油品导入加热器内。根据加热要求，在罐壁周围布置一台或多台加热器。加热管在罐内没有焊缝，因此不存在蒸气泄露现象。 |
加热面积m2 |
DN |
A |
B |
D |
E |
L |
F |
H1 |
H2 |
H |
蒸汽进口 |
冷凝出口 |
2 |
250 |
385 |
185 |
285 |
505 |
2990 |
250 |
500 |
360 |
786 |
40 |
25 |
3 |
300 |
385 |
185 |
285 |
505 |
3000 |
250 |
450 |
360 |
786 |
40 |
25 |
5 |
300 |
450 |
185 |
285 |
494 |
3050 |
250 |
450 |
360 |
786 |
40 |
25 |
7 |
300 |
450 |
185 |
285 |
494 |
3150 |
250 |
450 |
360 |
786 |
40 |
25 |
10 |
400 |
450 |
185 |
285 |
498 |
2600 |
270 |
500 |
400 |
866 |
40 |
32 |
12 |
400 |
450 |
185 |
285 |
498 |
3100 |
270 |
500 |
400 |
866 |
40 |
32 |
15 |
400 |
480 |
185 |
285 |
498 |
3600 |
270 |
500 |
400 |
866 |
40 |
32 |
|
|
